大件产品烧成为什么风险更高？

大件陶瓷产品烧成风险更高，主要因为壁厚波动会造成升温和收缩不同步，而更长的热传导路径会放大产品内外温差。

当薄壁区域已经开始升温、烧结和收缩时，厚壁或内部区域可能仍处于较低温度；进入高温阶段后，坯体又会因液相生成而降低抗变形能力。在自重、跨度和支撑条件共同作用下，大件产品更容易出现裂纹、下垂、扭曲和尺寸偏差。

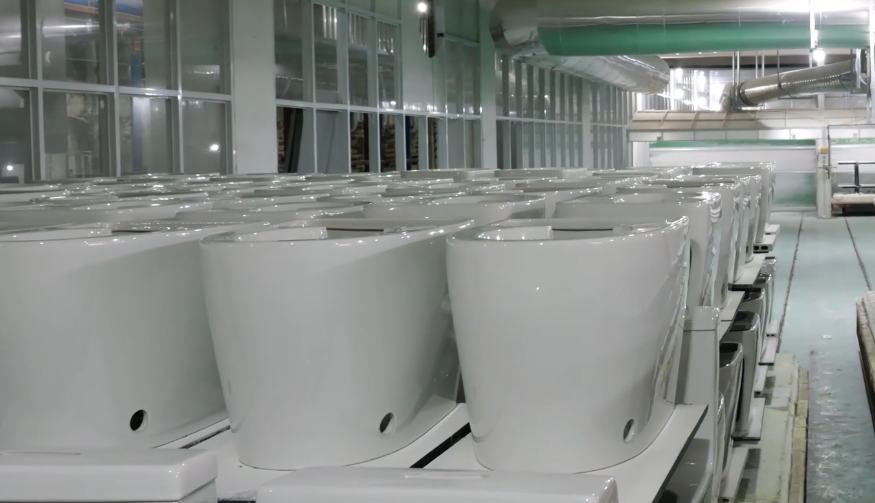

大件陶瓷产品烧成是指对大尺寸台盆、整体盆、大型连体马桶、智能马桶坯体、立柱盆及其他大跨度卫生陶瓷产品进行高温热处理，使坯体完成排气、相变、烧结和致密化的过程。

与常规产品相比，大件产品通常具有：

更大的表面积和结构跨度；

更长的内部热传导路径；

更明显的厚薄变化；

更高的自重和支撑要求；

更复杂的内腔与安装结构。

1. 壁厚波动造成温度响应不同

薄壁区域升温和冷却较快，厚壁区域响应较慢。不同区域进入烧结和收缩阶段的时间不同，会在连接处形成拉伸或压缩应力。

针对大型陶瓷构件的研究表明，温度梯度会引起不同区域收缩速度不同，进而造成变形、开裂，甚至使局部收缩提前停止。大型陶瓷构件温度与应力梯度研究

2. 产品尺寸放大内部温差

产品越大，热量从表面传递到内部所需时间越长。即使窑炉显示温度稳定，也不代表产品中心、厚壁区域和内腔已经达到相同温度。

如果升温速率没有根据尺寸调整，产品表面可能先发生反应，内部则存在热滞后。冷却阶段同样可能出现外部先收缩、内部后收缩的问题。

3. 自重放大高温变形

卫生陶瓷在高温下形成玻璃相后，抗弯曲能力会下降。研究指出，热塑性变形不仅与高温液相的黏度有关，也与产品在烧成过程中承受的自身重量有关。卫生陶瓷热塑性变形研究

大件产品重量更高、悬空跨度更大。如果支撑位置不合理，底部、边缘和安装面更容易发生下垂。

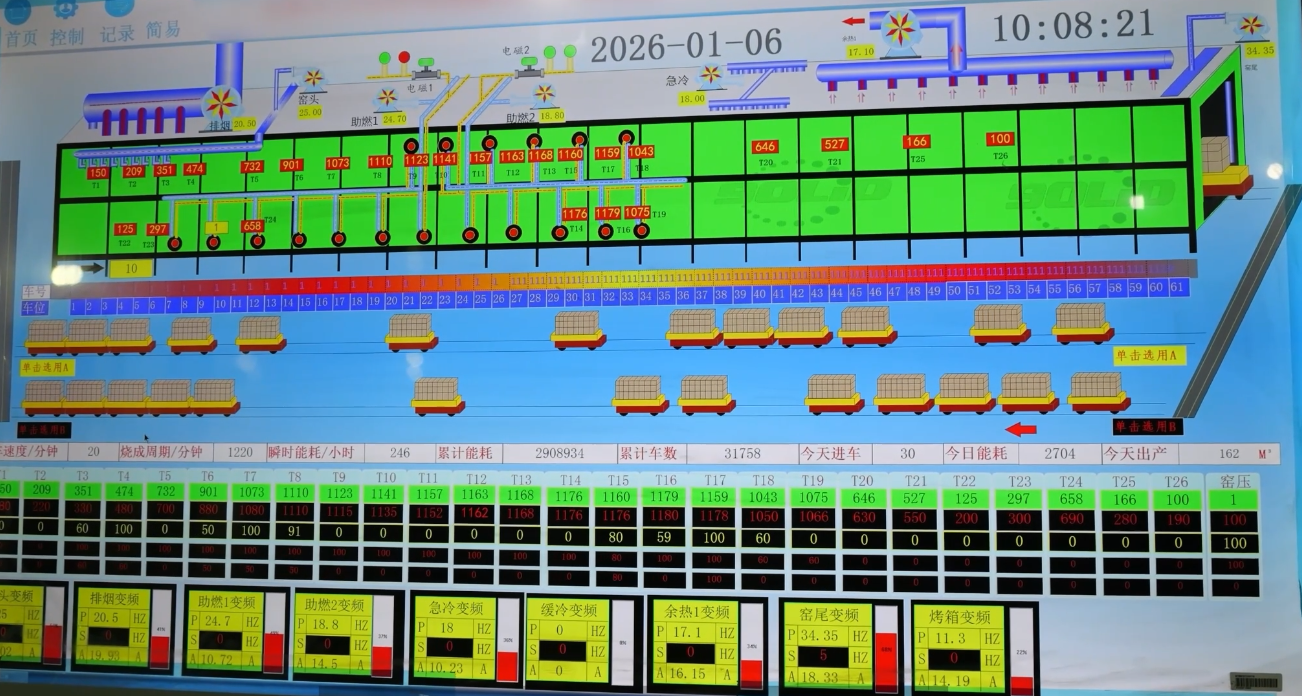

4. 窑内温差更容易转化为尺寸差异

大件产品占用空间较多，对窑内气流和热量分布的遮挡也更明显。产品间距过小、窑车装载过密或方向不合理，都可能形成局部冷热区。

控制壁厚：减少底部、边缘和连接区域的厚薄突变。

调整升温：为厚壁和内腔区域预留均温时间。

验证温差：在不同产品位置布置测温环或温度记录装置。

优化支撑：根据重心、跨度和高温软化方向设置窑具。

控制装载：保证产品间距和热气流通道。

降低波动：关联窑位、变形方向、吸水率和一次合格率。

开展试烧：新产品先验证不同摆放、支撑和烧成方案。

· 大件产品烧成风险高，并不是因为“尺寸大就难烧”，而是尺寸放大了壁厚差、温度梯度、自重和支撑误差。

· 壁厚决定热响应差异，窑内温差决定收缩是否同步，自重决定高温软化后的形变方向。

· 工厂应将产品结构、窑炉曲线、装载方式和支撑设计作为一个系统进行验证。

Q1：大件产品为什么更容易出现烧成裂纹？

A：大件产品内部温差更明显，厚薄区域升温和收缩不同步，连接区域容易形成热应力和收缩应力。

Q2：延长烧成时间能否解决大件产品变形？

A：不一定。延长均温时间可能降低温差，但高温停留过长也可能增加热塑性变形，需要同时优化温度、时间和支撑。

Q3：大件产品烧成最重要的控制点是什么？

A：重点是稳定壁厚、降低产品内外温差、合理设置支撑，并验证实际窑位和装载条件下的尺寸变化。
