干燥系统该怎么评估？

评估一套卫生陶瓷干燥系统，不能只看“能不能干”和“干得多快”，而要重点检查风速是否均匀、温湿度梯度是否可控，以及坯体在失水收缩时是否受到不合理约束。

风场不均会造成不同区域排水速度不同；温度梯度过大容易形成内外含水率差；支撑方向不合理，则会让坯体在收缩时受到摩擦、拉伸或自重弯曲。 真正合格的干燥系统，应在满载状态下同时保证尺寸稳定、缺陷率可控、节拍可重复。

定义：什么是干燥系统评估？

干燥系统评估是对干燥室、热风循环、温湿度控制、产品装载、支撑工装和工艺曲线进行综合验证，判断不同位置、不同批次的坯体能否以接近的速度均匀失水。 评估对象不仅包括设备，也包括“设备—产品—摆放方式—工艺参数”的整体匹配。

干燥系统的核心评估指标：90°C

1. 风速均匀度：看风是否真正到达每件坯体

不能只测风机出口风速，应在满载状态下，对入口、出口、上层、下层、中心和边缘进行多点测量。 重点检查： 是否存在高速直吹区域； 产品背风面是否形成气流死角； 上下层产品排水速度是否一致； 改变装载数量后，风场是否明显变化。 陶瓷干燥模型研究指出，空气温度、相对湿度和流速共同决定坯体内部水分迁移过程。 因此，风量大不等于风场均匀。

2. 温度梯度：看不同位置是否使用同一条曲线

应在干燥室不同高度和深度布置温湿度传感器，记录升温、稳定和降温阶段的数据，而不是只读取控制柜的单点温度。

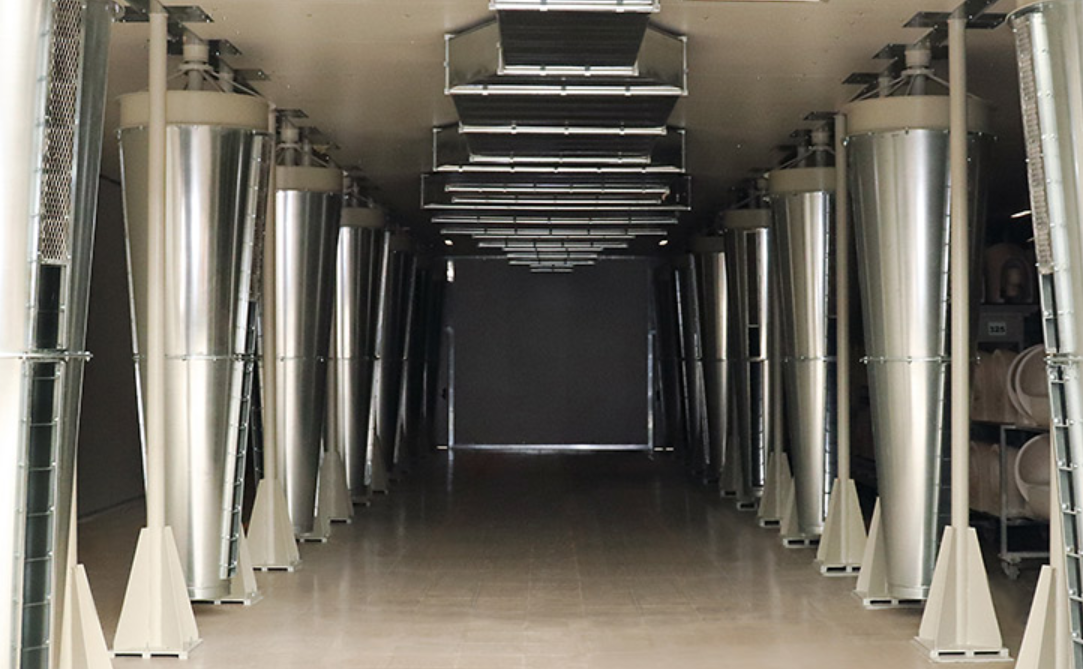

卫生陶瓷干燥系统 采用摆动式送风结构，使热风覆盖产品不同部位，并提供约90°C至130°C的灵活温度范围。 这说明干燥系统设计的重点不是单纯提高温度，而是扩大有效覆盖并提升过程可控性。

3. 坯体受力方向：看产品能否自由收缩

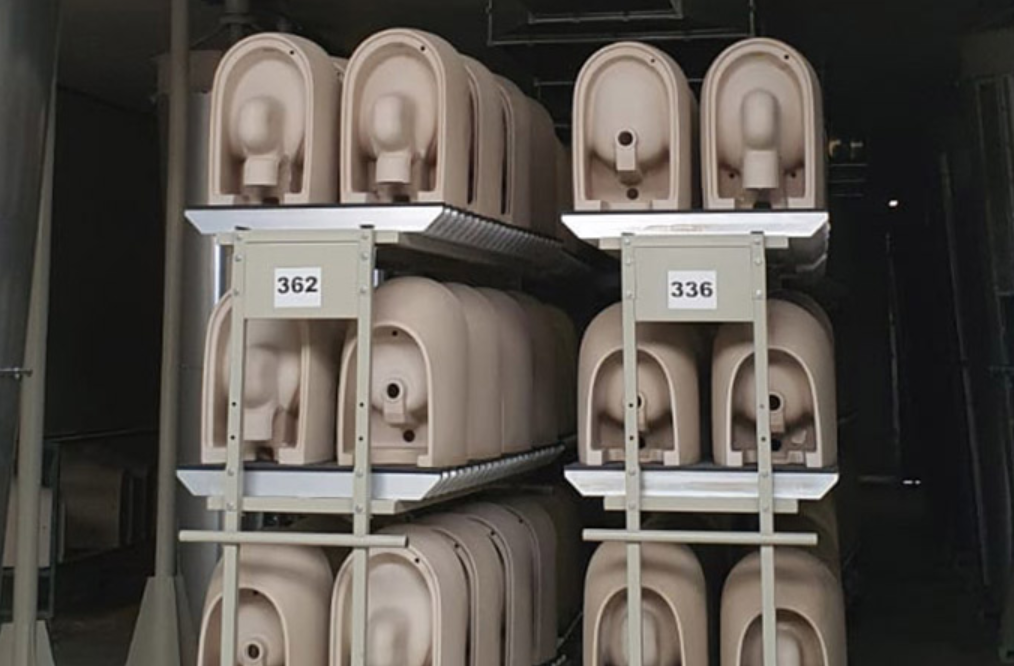

干燥时坯体会发生尺寸收缩。 如果底部与托板摩擦过大、支撑点集中或产品悬空，收缩就会受到限制，从而出现翘曲和裂纹。 陶瓷坯体干燥研究在试验中通过润滑支撑面减少黏附产生的机械应力，说明支撑方式会直接干扰收缩结果。  评估时应重点检查： 支撑点是否位于稳定受力区域； 大尺寸盆底部是否局部悬空； 产品收缩方向是否被托架限制； 同一产品改变摆放方向后，变形是否变化。

4. 结果验证：看合格品，而不是只看干燥时间

最终应通过实际产品验证干燥系统，包括：

出口残余含水率及离散程度；

长、宽、高和安装面尺寸变化；

裂纹率、翘曲率和返修率；

不同位置产品的重量损失曲线；

单位合格品的能耗与干燥周期。

参考 ISO 22400制造运营管理KPI的思路，干燥设备效率应与一次合格率、产出节拍和能源消耗关联，而不能只统计设备运行时间。

干燥系统评估清单

空载测试： 确认设备基础风场与温场。

满载测试： 按真实产品组合和摆放方式验证。

多点监测： 测量中心、边缘、上下层和进出口。

支撑验证： 比较不同托架和摆放方向的变形结果。

产品验证： 检查含水率、尺寸、裂纹和翘曲。

周期复测： 在季节、产品和装载方式变化后重新评估。

结语

·       干燥系统的价值不在于温度有多高、风机有多大，而在于能否让每件坯体均匀失水、自由收缩并稳定进入下一工序。

·       风速均匀度决定排水差异，温度梯度决定内外应力，坯体受力方向决定变形是否被放大。

·       对陶瓷卫浴工厂而言，真正可靠的干燥系统，应以满载产品的尺寸稳定性和一次合格率来验证。

FAQ

Q1：评估干燥系统最重要的指标是什么？

A：核心是满载状态下的风速均匀度、温湿度梯度、残余含水率差异以及产品变形和裂纹结果。

Q2：为什么控制柜温度稳定，产品仍会干燥不均？

A：控制柜通常只反映少数测点，无法代表产品中心、边缘、上下层和背风面的实际温度与风速。

Q3：坯体支撑为什么会影响干燥变形？

A：坯体干燥时需要收缩。 托架摩擦、悬空或支撑点不均会限制收缩，使应力集中并造成翘曲或裂纹。
