成型工序为什么最容易出问题？

成型工序最容易出问题，是因为泥浆、设备、模具和环境变量会在同一时间窗口内叠加。

温度改变泥浆黏度与脱水速度；真空不足会让气泡进入坯体；注浆压力、升压速度和保压时间决定颗粒堆积与坯厚。

参数发生漂移，可能转化为软坯、暗裂、变形或局部密度不足。

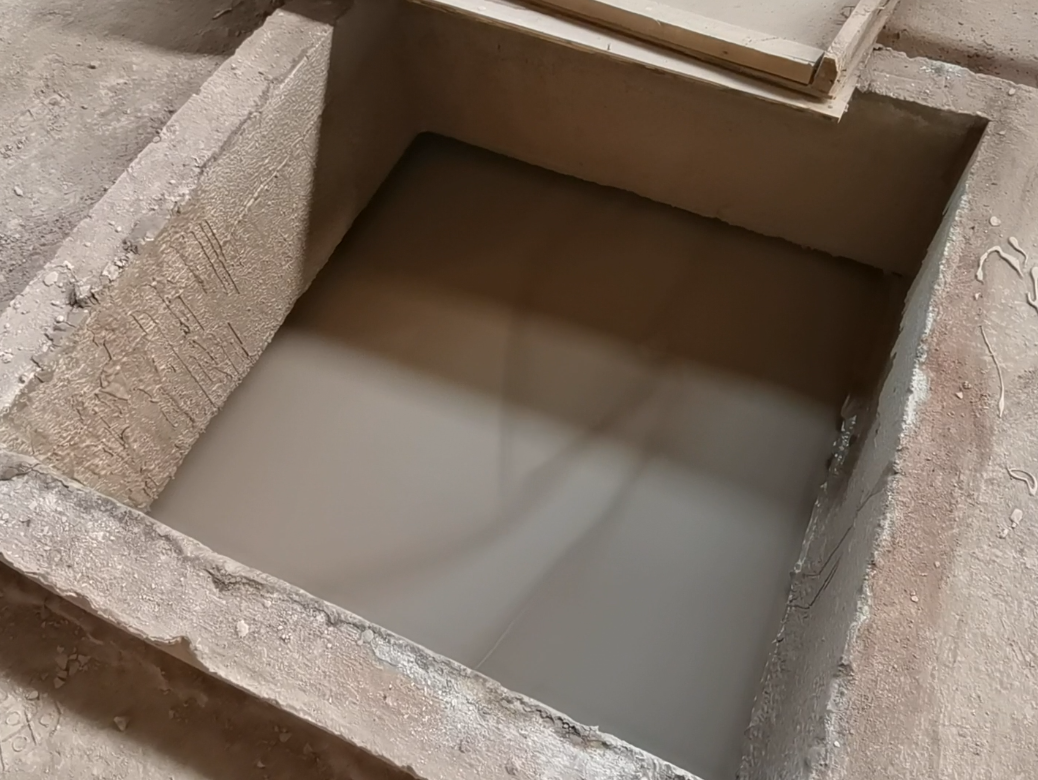

卫生陶瓷成型是泥浆在多孔模具内完成填充、排水和颗粒固结的过程。坯体密度并非由最高压力单独决定，而是由固含量、流变性、气泡含量、压力差、成型时间及模具透水能力共同形成。

温度决定流变与成型速度。浆料温度升高通常会降低液相黏度、加快水分迁移，但成型最快不代表压实最好。一项陶瓷浆料研究显示，65°C时成型速度最高，而45°C获得了更好的压实效果和组织均匀性。因此，工厂应稳定泥浆与模具温度，不能只靠延长时间补偿季节变化。

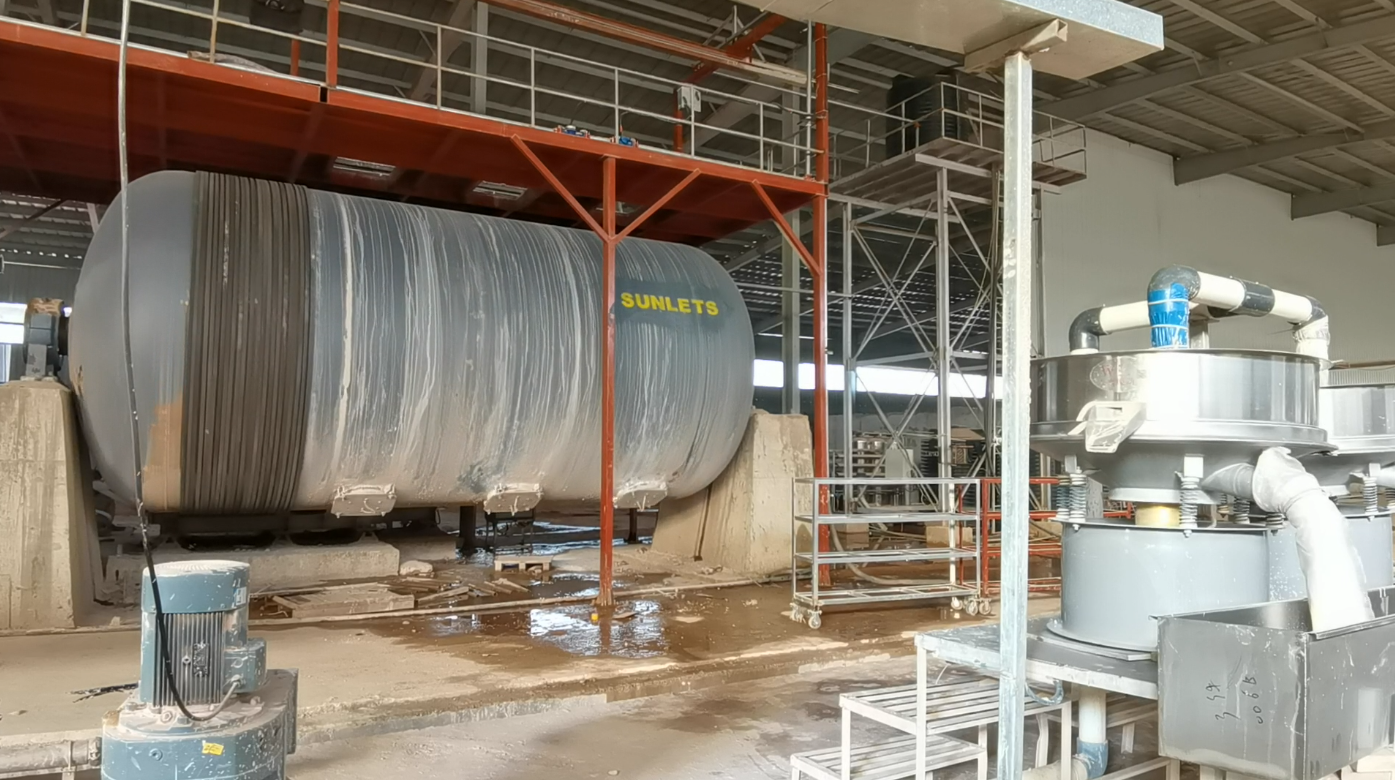

真空决定内部孔隙。 搅拌、回浆和泵送都可能带入空气，未排出的气泡会形成孔洞或局部弱点。

一项氮化硅注浆研究显示，脱气后材料表观密度由2.89提高至2.95 g/cm³，孔隙率由52.9%降至49.5%，抗弯强度也得到改善。该数据并非卫生陶瓷配方，但说明了真空脱气对减少气泡缺陷的基础作用。

注浆曲线决定密度分布。随着坯层增厚，其渗透阻力持续上升，固定压力并不一定形成均匀坯体。过滤理论指出，分阶段提高入口压力可以补偿坯层增厚造成的压力损失。压力过低容易造成结构疏松；升压过快或压力过高，则可能引发裂纹和模具负荷风险。

记录泥浆密度、黏度、温度和触变性；

检查真空度、脱气时间及输送过程中的气泡；

固定充模、升压、保压、泄压和脱模顺序；

用坯重、关键壁厚和缺陷率验证注浆曲线；

按设备、模具和泥浆批次追溯成型波动。

工业化高压注浆系统已采用出模坯厚检测和反馈控制，根据泥浆流变性的微小变化优化成型时间，说明工业控制正在从“固定时间”转向“结果反馈”。

森兰特同时运营卫生陶瓷工厂并研发成型设备，可在实际生产条件下联动验证泥浆性能、模具结构和压力程序，为复杂OEM/ODM产品建立可复制的成型窗口。

成型稳定不是把压力、真空或时间中的某个参数调到最大，而是让温度、真空和注浆曲线彼此匹配。只有坯体密度均匀，后续干燥、施釉和烧成才具备稳定基础。

温度变化能否只靠调整注浆时间补偿？

不能。温度还会改变流变和脱水状态，只调整时间可能出现坯厚合格但密度不均。

真空度越高越好吗？
