釉面缺陷从哪来？

在卫生陶瓷生产中，针孔、流釉、橘皮、色差、露坯、缩釉和光泽不稳定，往往不是某一个环节单独造成的。

釉面质量看似发生在施釉工序，实际上受料浆、喷枪、节拍、坯体吸水率和烧成条件共同影响。

对陶瓷卫浴工厂而言，解决釉面缺陷，不能只靠返修补釉，而要找到变量之间的关系。

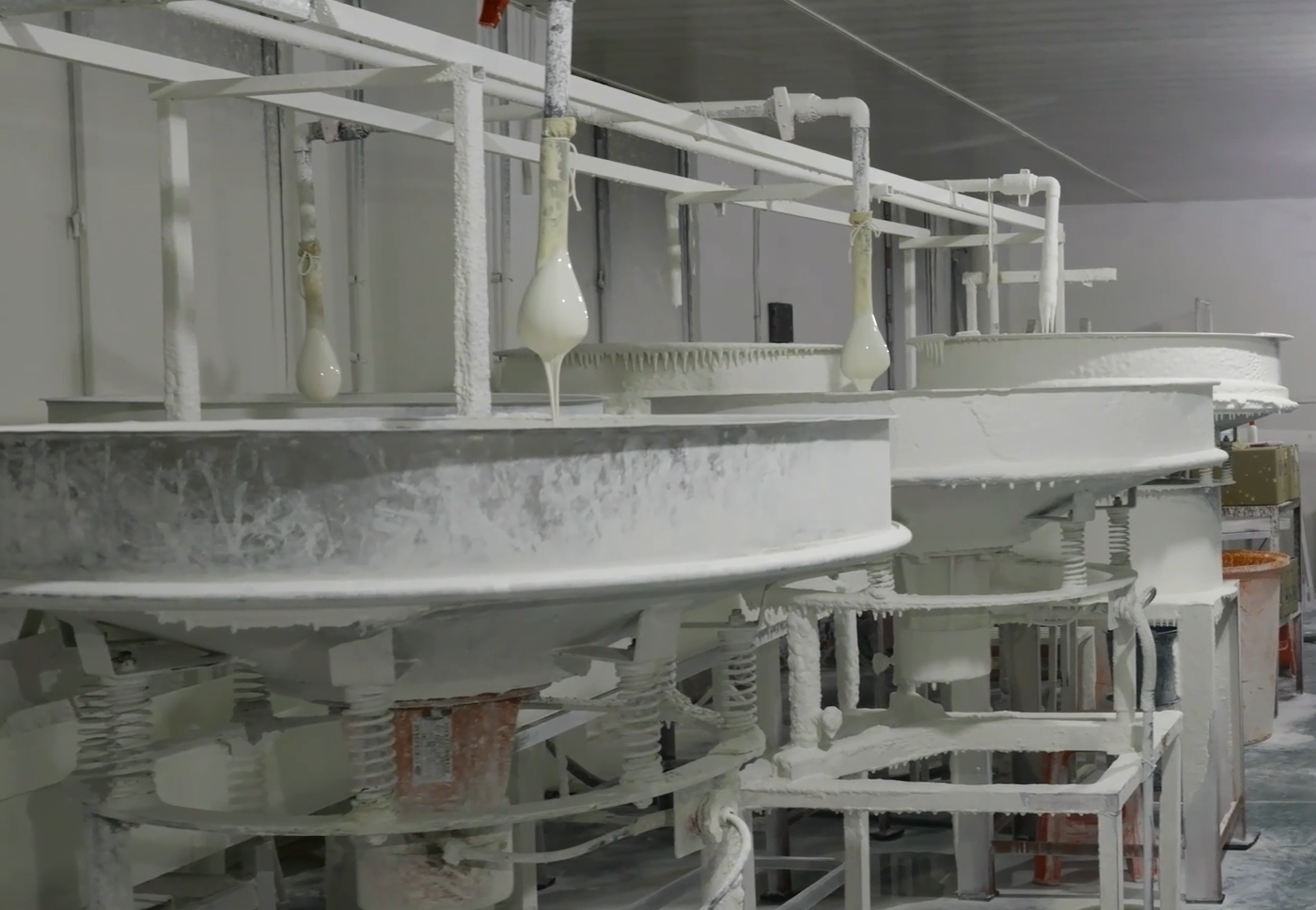

釉浆的比重、粘度、流动性、悬浮性、颗粒细度和搅拌状态，直接影响釉层厚度和附着效果。釉浆过稀，容易出现覆盖不足、露坯和光泽不足；釉浆过稠，则雾化困难，容易形成局部堆釉、流釉和橘皮。若釉浆沉降或循环不充分，同一批产品也会出现色差和厚薄不均。

Digitalfire 陶瓷釉面缺陷资料将针孔、气泡、开片、缩釉、颜色问题等归为常见釉面缺陷。这说明釉面问题不是单一外观问题，而是材料、工艺和烧成共同作用的结果。

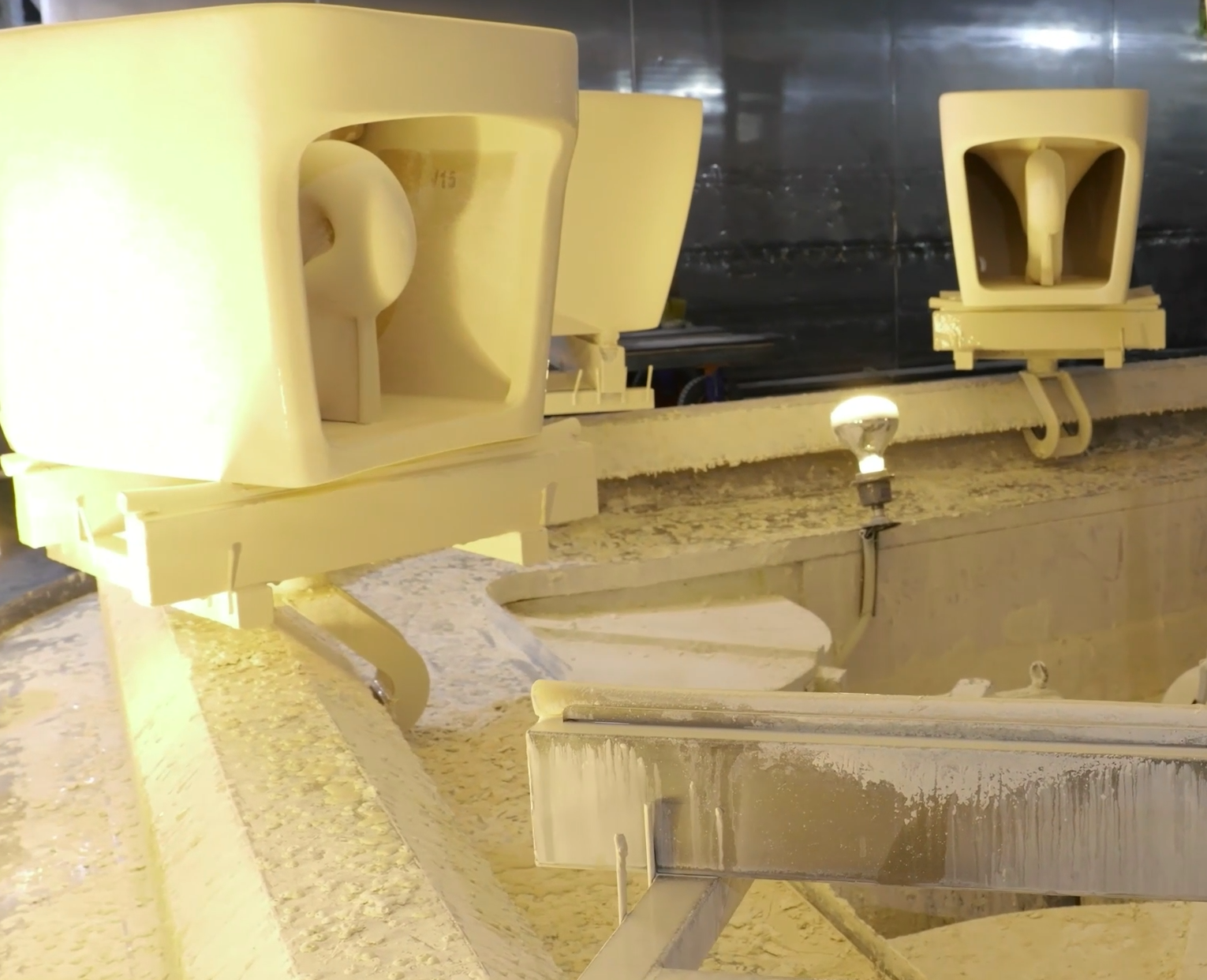

喷枪距离、角度、压力、流量、雾化效果、移动速度和喷涂重叠率，决定单位面积的釉料沉积量。枪距过近，釉料冲击集中，容易局部过厚；枪距过远，釉料损失增加，边角和凹面容易偏薄。速度过慢，釉层偏厚；速度过快，覆盖不足。

喷涂研究 Changes in Thickness and Gloss of Dry Films According to Spray Methods 指出，喷枪距离、移动速度和喷涂方式会影响膜厚和光泽。虽然研究对象不是卫生陶瓷，但其对喷涂均匀性的规律，对陶瓷施釉同样具有参考意义。

施釉节拍不仅影响产量，也影响质量。坯体等待时间过长，表面吸水状态可能变化；前后产品间隔不稳定，喷房湿度、釉浆循环状态和操作节奏也会波动。人工施釉时，不同班组的速度、角度和补喷习惯不同，更容易造成批次差异。

自动施釉系统的价值就在于提升轨迹、角度、速度和喷涂顺序的重复性。自动化并不是为了“代替人工”这么简单，而是为了减少节拍波动和人为差异。

很多釉面缺陷，根源不在釉浆，而在坯体。坯体含水率、表面粉尘、修坯痕迹、局部致密度和吸水率，会影响釉料吸附速度。吸水太快，釉层容易发干、粗糙、厚薄不均；吸水不足，釉层附着差，容易流挂或缩釉。

因此，施釉前应控制坯体干燥状态、表面清洁度和停放时间，并将坯体批次、干燥条件、釉浆参数、喷枪参数和烧成结果关联起来。参考 ISO 22400 制造运营管理 KPI的思路，企业应跟踪一次合格率、返修率、缺陷类型和异常批次，用数据判断缺陷来自料浆、设备、操作还是坯体状态。

釉面缺陷不是“喷得好不好”这么简单，而是料浆、喷枪、节拍、坯体吸水率和烧成条件共同作用的结果。料浆决定釉层基础，喷枪决定沉积方式，节拍决定过程稳定性，坯体吸水率决定附着和干燥表现。真正稳定的釉面质量，来自标准化参数、稳定执行和缺陷追溯，而不是靠最后返修。
