球磨时间为什么不能凭经验？

球磨时间决定卫生陶瓷泥浆的粒径、分布和流变性，不能只按历史小时数放浆。 时间不足，粗颗粒和团聚体残留，造成筛余偏高、坯体不均；时间过长，细颗粒增加，可能提高黏度、增加解胶剂需求，并改变脱水和收缩。

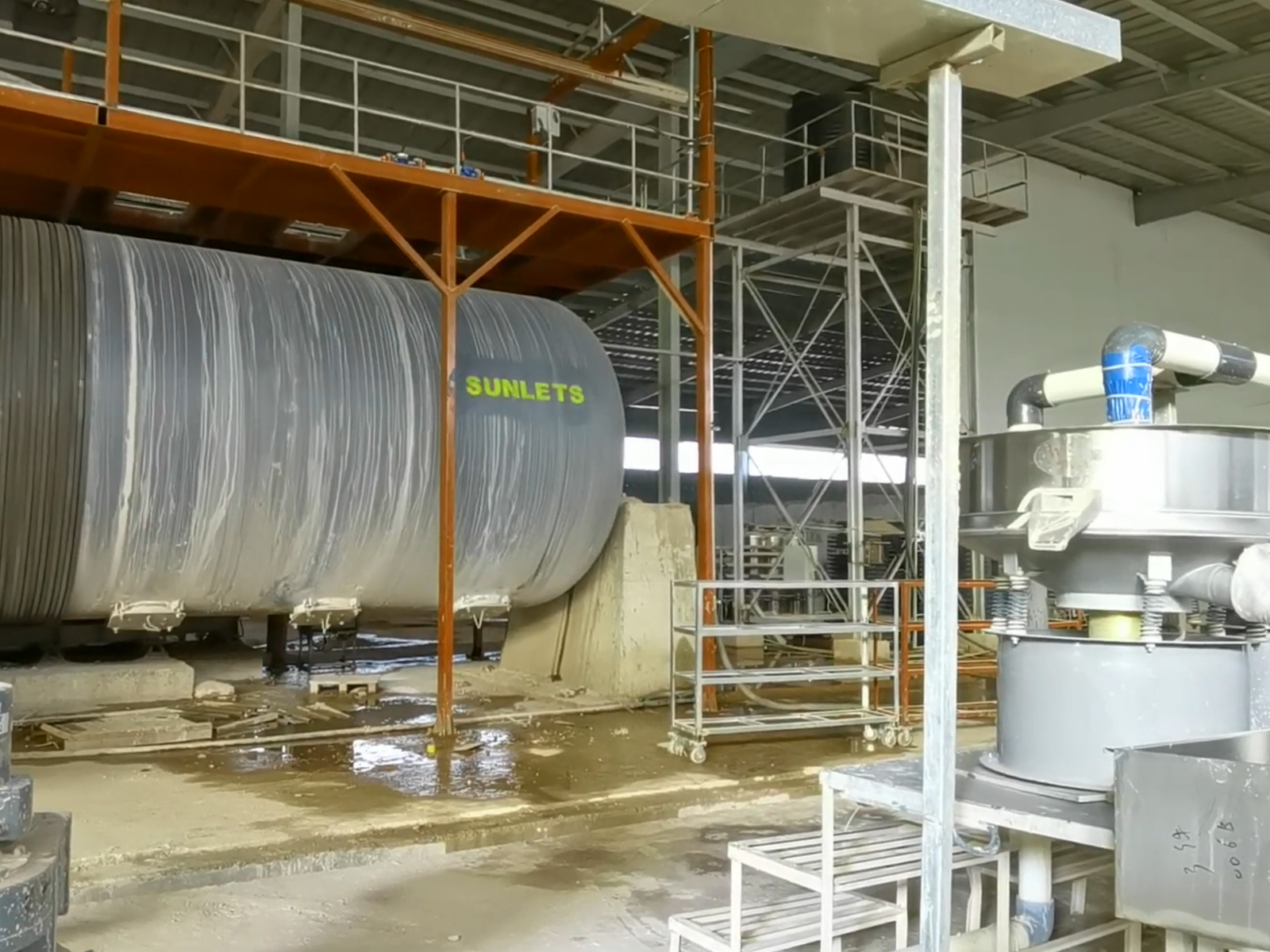

什么是球磨？

球磨通过研磨体冲击与摩擦，使原料细化、分散和混合。 合理终点不是“磨了多久”，而是泥浆是否达到筛余、粒径分布、密度和流变要求。

球磨时间如何影响成型稳定性？

·       粒径影响填充与坯体质量。 ·       粗颗粒过多会增加缺陷风险；过度细磨则会增强颗粒间作用力。 ·       Digitalfire粒径分布资料指出，粒径分布有助于提高干燥坯体密度和强度。 球磨参数必须联动。 《Ceramics International》研究中，球磨由30分钟增至90分钟时，浆料D50由11.61 μm降至6.51 μm；研究同时指出，固含量和分散剂会影响流动、分散与稳定性。 因此，相同时间不等于相同结果。

5项：球磨控制清单

记录原料批次、装料率、球石级配和转速；

检测筛余、D50/D90、密度、黏度和触变性；

将数据与注浆、脱模及烧成缺陷关联；

通过试验确定终点，不按固定小时数放浆。

森兰特可将原料制备、泥浆流变、模具与注浆参数联动验证。 稳定球磨不是延长时间，而是让每批泥浆进入稳定的粒径与流变窗口。

结语

球磨时间只是输入参数，粒径和流变结果才是放浆依据。 建立可测量、可追溯的球磨终点，才能稳定填充、坯体厚度与后续烧成质量。

FAQ

球磨越久越好吗？

不是。 过度球磨会增加能耗并使流变性偏离窗口。

为何同时间结果不同？

原料与球石状态会改变效率。
